PM2.5 measurement & Matlab real-time plot

デバイス・ソフトウェア使用:

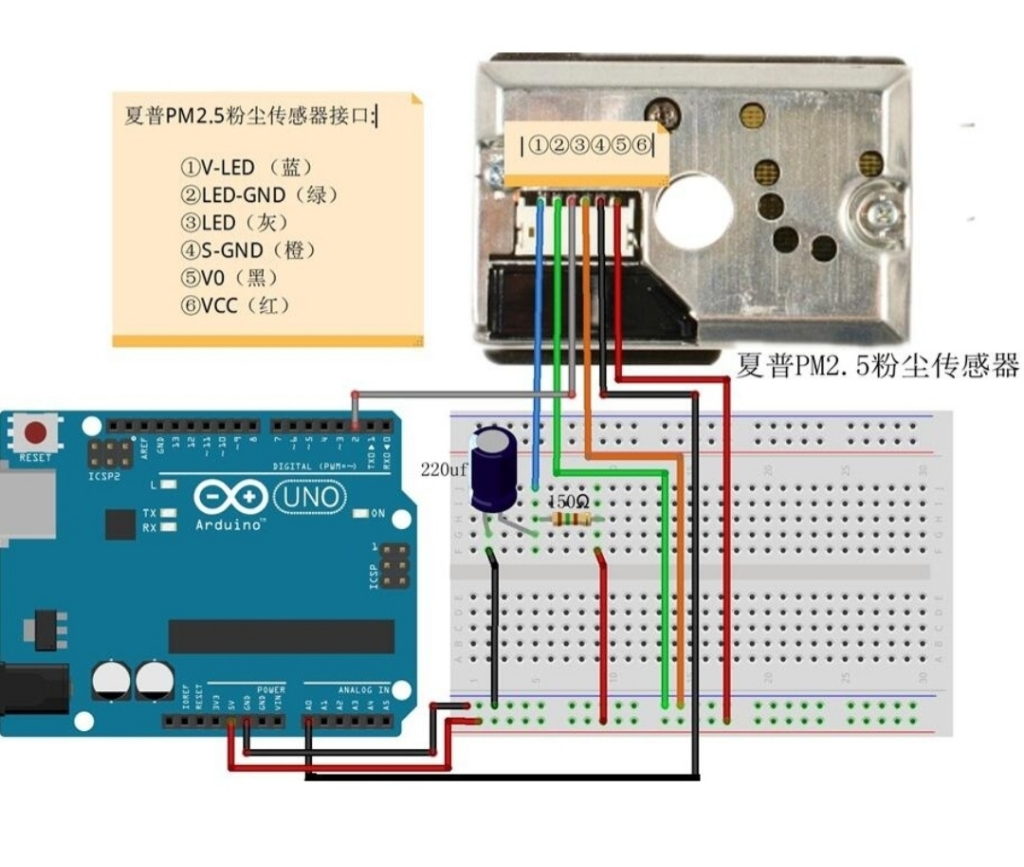

#GP2Y10141325 #stm32f103ze #matlab #電気抵抗150オーム #蓄電器220uf #keil uVision5

Test/SourceCode

Matlab コード：

clear;
clc;
clf;
delete(instrfindall);  %delete instrfind（必要）
ob=serial('COM5');%uartインターフェイスを設定する
set(ob,'BaudRate',115200);
set(ob,'BytesAvailableFcnCount',1);
set(ob,'BytesAvailableFcnMode','byte');
set(ob,'TimeOut',0.1);%timeoutを設定する
fopen(ob);%COM5を開ける
pm=fread(ob);%データを読み込む
PM0=hex2dec(pm);
t=0:18;
PM=zeros(1,19);
while(1)
  pm=fread(ob);
  PM0=hex2dec(pm);
  size(PM0)
  if (length(PM0)==69||length(PM0)==66||length(PM0)==72||length(PM0)==57||length(PM0)==63)
    for i=1:19
      PM(i)=PM0(3*i-2)*100+PM0(3*i-1)*10+PM0(3*i);
    end
  else
    for i=1:19
      PM(i)=PM0(2*i-1)*10+PM0(2*i);
    end
  end
  plot(t,PM);
  axis([0 18 0 696]);
  ylabel('PM2.5(g/cm^{3})');
  pause(0.1);%必要
end
